LOCOTRACTEUR CFD 414cv (POC, CFD, CFC, CP)
L'engin réel :	voir la page consacrée aux BB 414cv sous l'onglet La Voie Métrique

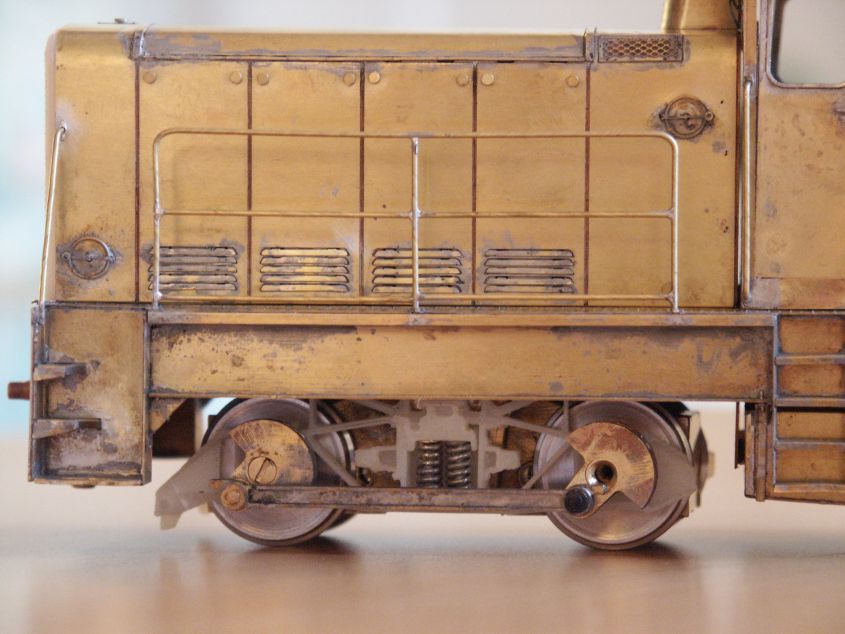

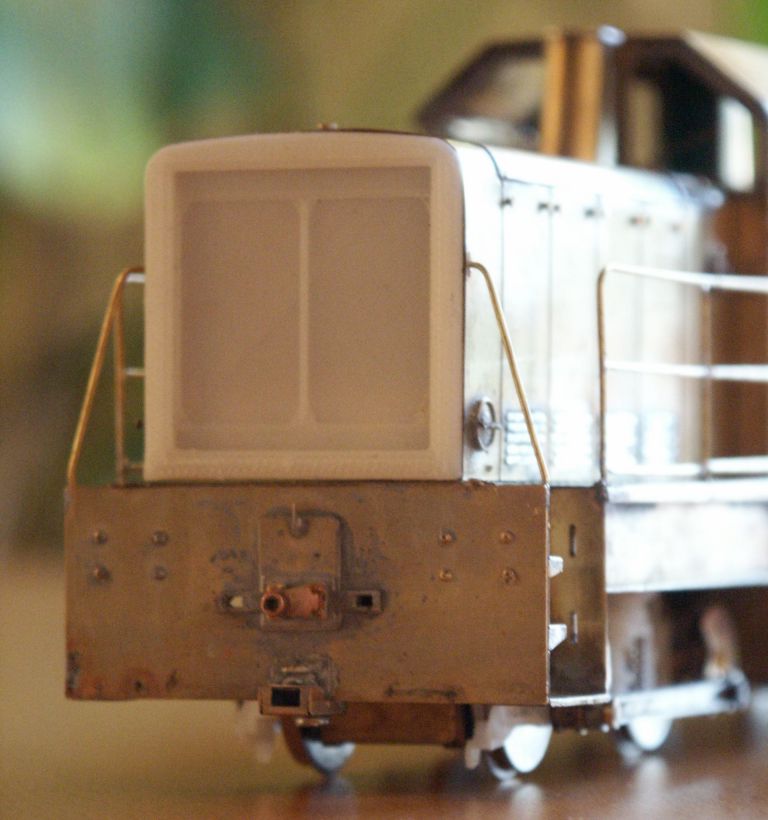

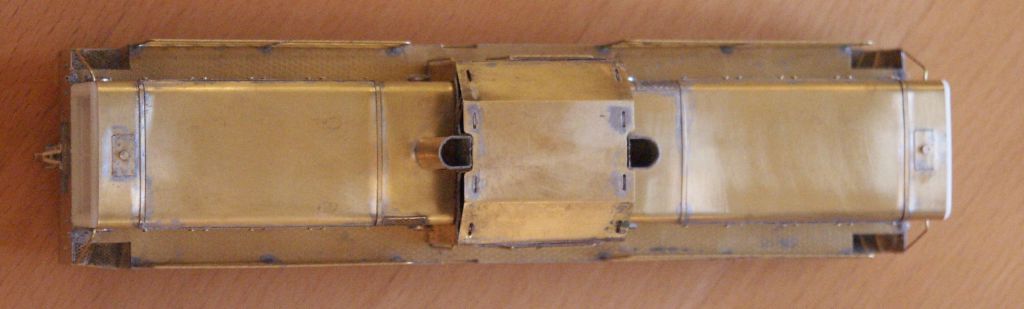

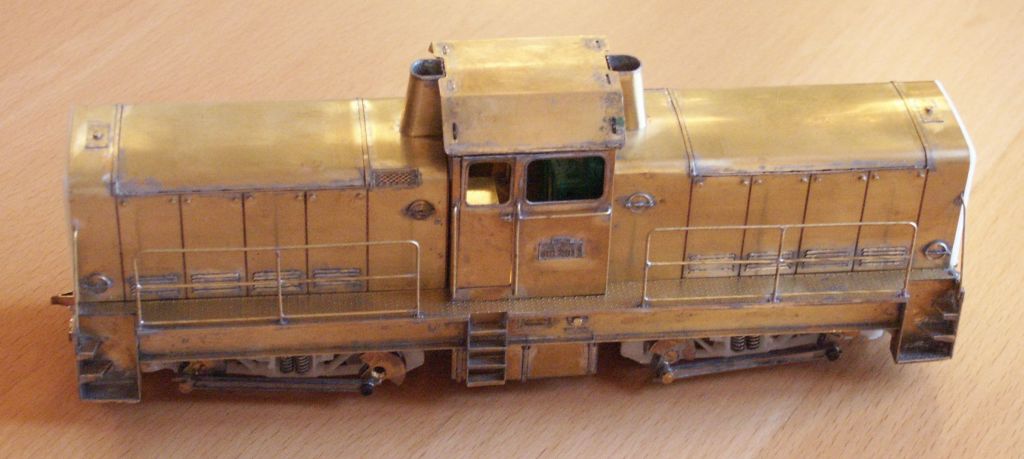

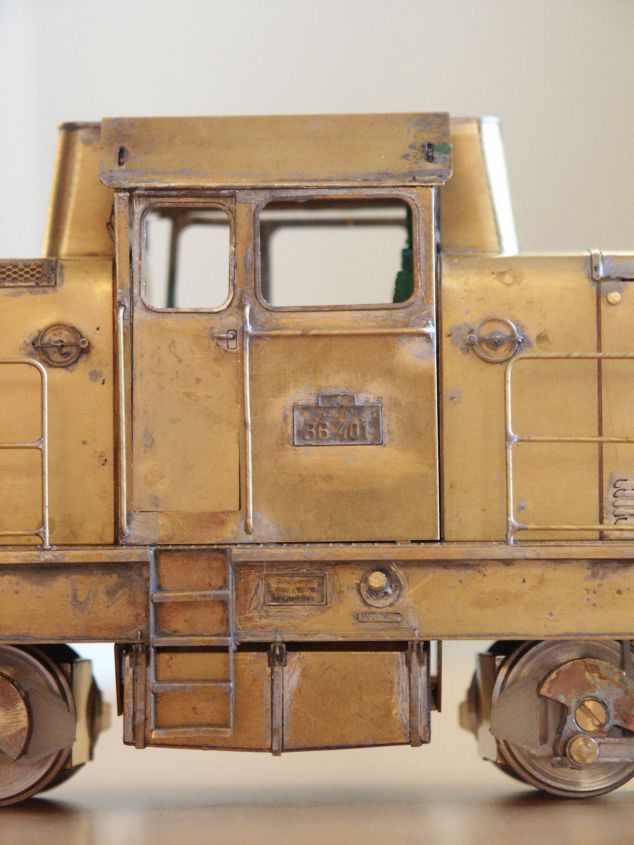

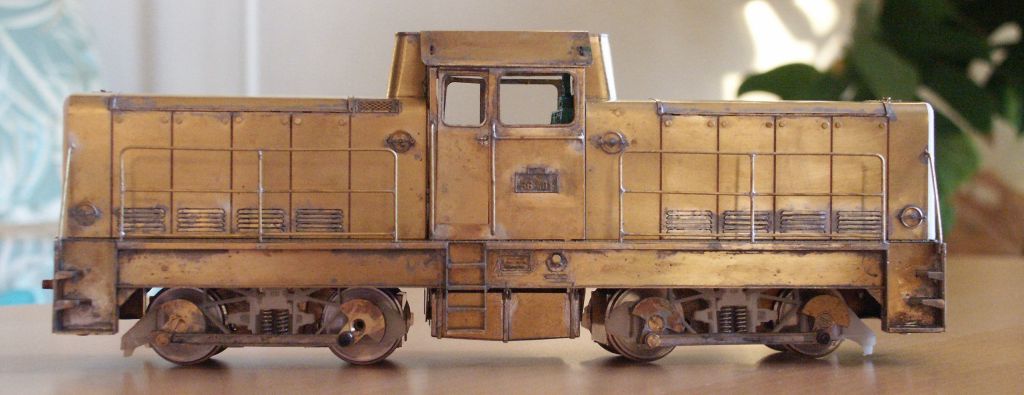

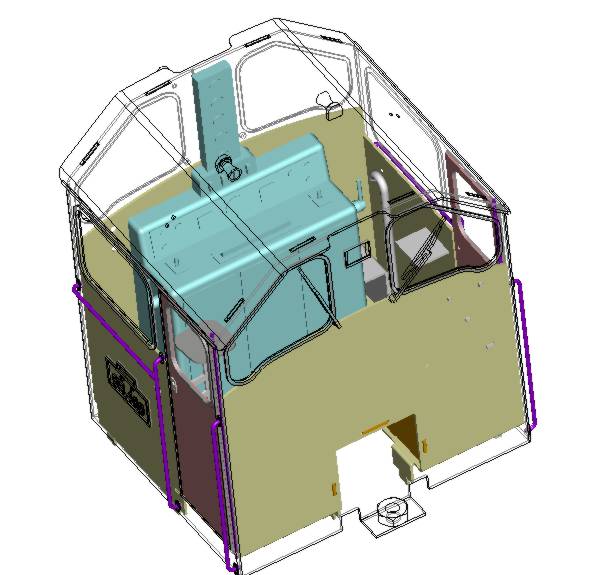

Le modèle :	Dernier modèle en date La conception du locoatracteur c'est étalée sur 3 ans (deux années pour l'étude et la recherche documentaire et photographique, puis une pour la réalisation)

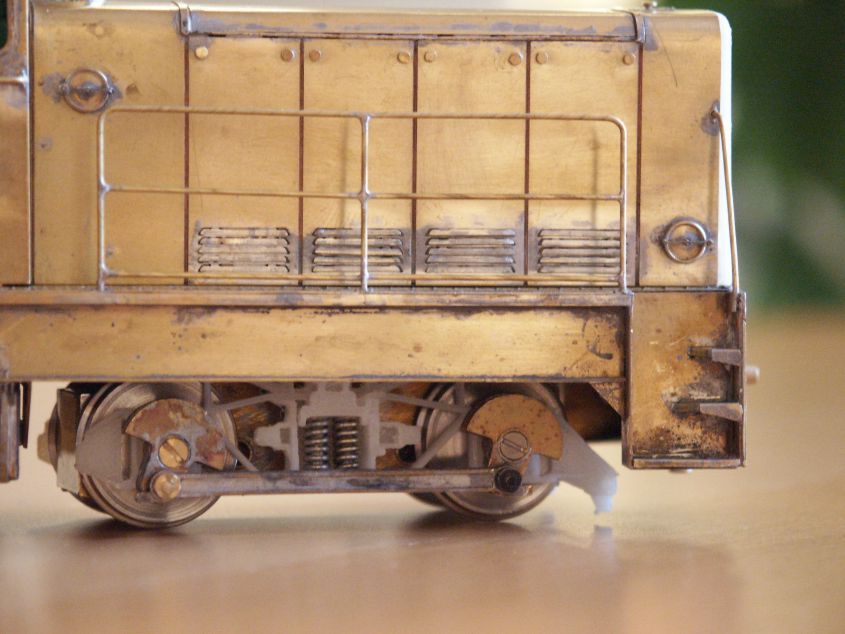

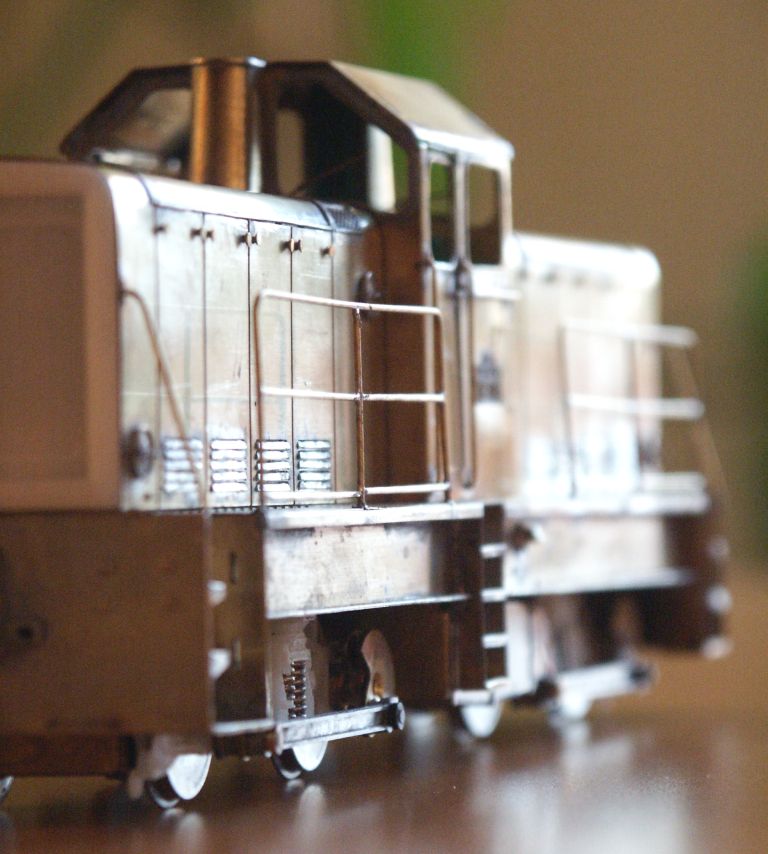

Les caractéristiques :	Echelle 1/43.5e - voie de 22.5mm - lg 248mm - 800grs Conctruction intégrale en laiton (usinage chimique ou decolletage) sauf pour les quelques pièces moulées (choix non établi : résine, metal-blanc, bronze,...) Motorisation par deux moteurs Buhler avec volant d'inertie et transmission par vis sans fin puis engrenages (Octant) Essieux Inox fabrication "maison" profil des bandages équivalent au Proto43 Assemblages vissés pour les bogies, capots, soute et cabine Portes fonctionnelles, cabine aménagée Tamponnement à ressort (Kit-Zéro) - Moigons d'attelage NEM amovibles

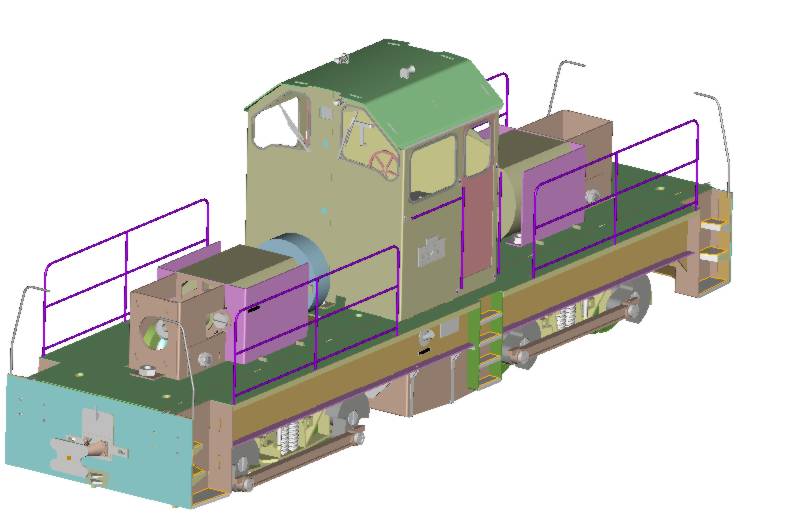

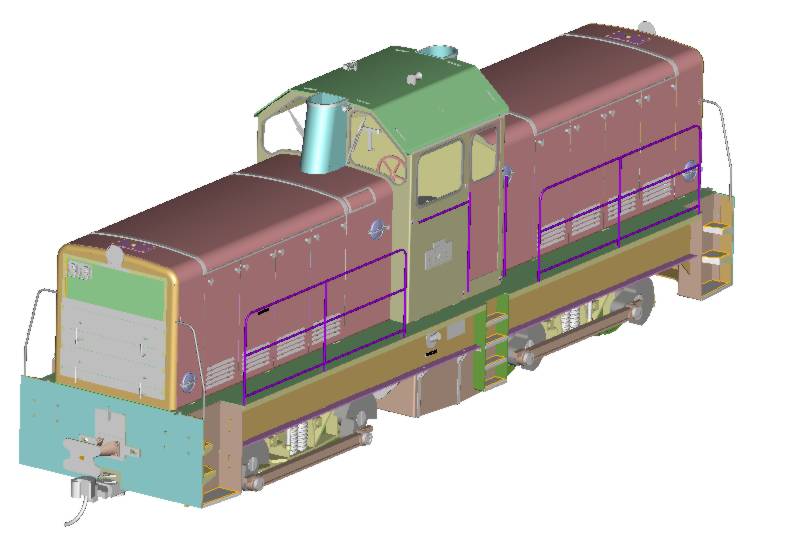

Les documents :	Un des éléments le plus long à été la réalisation d'un plan réel de l'engin. Tous les plans parus dans les revues comportent des erreurs plus ou moins importantes et ne sont pas exploitables pour pouvoir réaliser une maquette correcte. Les plans ci-dessous ont été faits à l'aide de relevés de mesure sur le BB401 et le chassis du BB402 des CP et adapté à la réalisation d'un modèle réduit au 1/43.5e. Les fichiers ACROBAT READER 5 ci-dessous sont protégés contre les copies

124k	135k	49k	157k
224k	216k	207k
