La CNC 3D en quelques mots

Une CNC 3D c'est une fraiseuse entièrement pilotée par un PC. Avec ce type de machine il est possible de découper, percer, usiner des pièces
Les parcours d'outil pouvant s'effectuer dans le plan (ligne, arc, cercle) ou dans l'espace (ligne, arc, cercle, hélice,...) la seule limitation provenant du logiciel et/ou du contrôleur de pilotage (un PC dans le cas présenté).
Il est aussi possible d'adapter (ou construire) un dispositif soit pour réaliser du tournage soit des engrenages.

L'objectif initial de cette machine est de pouvoir découper, percer ou usiner en 3D des pièces de précision en plastique, bois, aluminium et laiton pour la réalisation de modèles réduits.... et avec un coût largement inférieur à 750€ tout compris!
La conception et la construction d'une machine de ce type est relativement accessible à un bon bricoleur, les parties mécanique et électronique ne révèlent pas de pièges. Seule la partie logiciel (assez complexe) peut être très compliquée, heureusement il existe quelques programmes "typés hobby" bien adaptés aux besoins du modélisme tant en fonctionnalité qu'en budget.

Beaucoup de conseils et d'astuces ont été trouvés sur les forums:

CNC25 , CNC3D, NINOSFAO inscription sur http://fr.groups.yahoo.com/

et sur les sites:

Ci dessous une présentation rapide de la machine que j'ai construit
Les photos ont été prises à différentes étapes de la construction et montre les évolutions dans certains choix
Ma machine est encore en phase de réglage et de paramétrage (mécanique + électronique + soft), les premières pièces produites sont prometteuses.
...........................................Rendez-vous bientôt pour les photos du premier modèle.

La Mécanique
	Capacité 514 x 224 x 90 mm Châssis aluminium (ep 10mm) Guidages linéaires par douilles à billes diamètre 16 Transmission par vis à billes ISEL-CHARLYROBOT pas 2.5mm (axes X et Y) et vis trapèze pas 1.25mm (axe Z) résolution mécanique 0.0125 et 0.00625 mm/pas (l'axe Z a une résolution double simplement pour pouvoir supporter le poids de la broche sans forcer ou perdre des pas) Moteurs 200 pas/tr, 2.6V-2A, 61 Ncm - MINEBEA ref: 23LM-C355-P4 (Selectronic) Broche Kress 900 watts

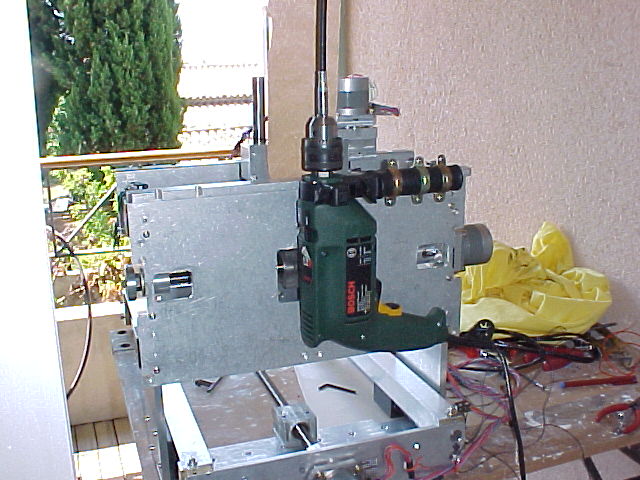

	La machine terminée D'autres photos prises lors de la construction Photo 1 - Photo 2 - Photo 3 - Photo 4 - Photo 5 - Photo 6 - Photo 7
20/02/2005	Les plans d'ensemble de la machine chassis_cnc_1-3.pdf : élévations (115Ko) chassis_cnc_2-3.pdf : coupes (160Ko) chassis_cnc_3-3.pdf : perspective et écorché (387Ko)

Le Logiciel
	Pour la génération de code G j'utilise NINOS ou KELLYCAM (cela depends de la sources des fichiers)
	Par contre le pilotage du port parallèle en mode temps réel sous Windows est délicat (impossible), les interruptions système font perdre des pas aléatoirement. Donc pour limiter ces interruptions il faut impérativement désactiver : antivirus, screensaver, périphériques usb puis fermer toutes les applis, ne plus toucher au clavier ni à la souris, enfin....arrêter de respirer? Devant toutes ces contraintes la seule solution valable pour piloter avec régularité la machine reste le vrai mode DOS qui est beaucoup plus efficace (RT) et solutionne tout les petits tracas, il suffit de récuperer une machine obsolète un 386DX suffit! Des logiciels de pilotage sous DOS : CNCplayer , CNCpro , Master5 Il esxiste d'autres solutions sous Linux mais je n'ai pas encore testé...

L'Electronique

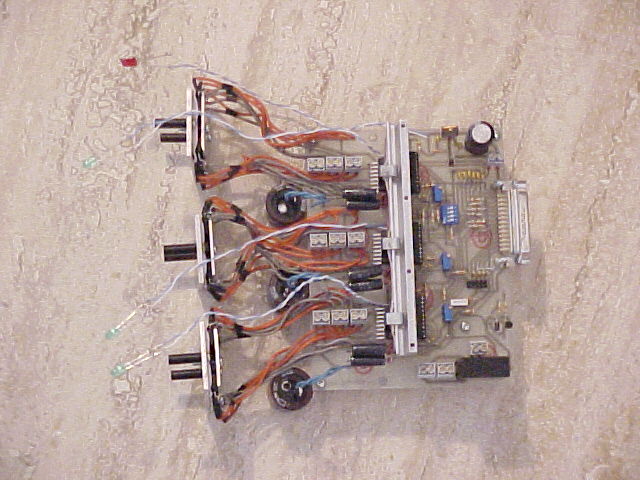

	Interface PC via le port parallèle, Drivers de puissance L297+L298 Gestion des fins de course Alimentation moteurs sous 12V (alim PC type ATX 300W), je prévois pour bientôt une alim 24Vcc ou 30Vcc pour booster le couple des moteur
	Photo 1
